Radiovox

Marque: Radiovox

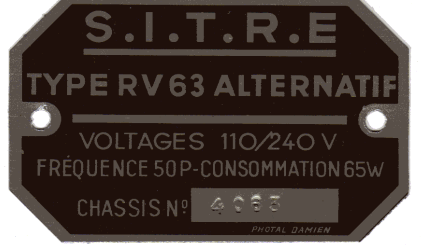

Type: RV63
Année 1945
Tubes:6A8g - 6M7 - 6V6g - EBF2 - 5Y3GB ou 80
Type: Superhétérodyne
Gammes d'ondes: 3 gammes. GO, PO, OC

Cette TSF est née en 1945 avec un jeu de tubes qui date des années 40.
Un jeu de lampes  surprenant car il y a 4 tubes Octal 1 tube transco et la valve Européen de 1925.

Sur la photo on peut voir que la valve est montée sur une douille adaptatrice ce qui me fait penser qu’elle n’est pas d’origine.
Ici un tube 80 des années 20 est monté, mais la douille et la connectique font penser qu’une 5y3g était d’origine. En plus la 5Y3G date des années 40 donc comme les autres.
Le montage de cette radio date d’après guerre et nous pouvons penser que ce montage a été fait avec des tubes restant d’un stock assez aléatoire.


La restauration a été très classique. Cette TSF n’a posé aucun problème pour lui redonner la parole.


Voici quelques photos :

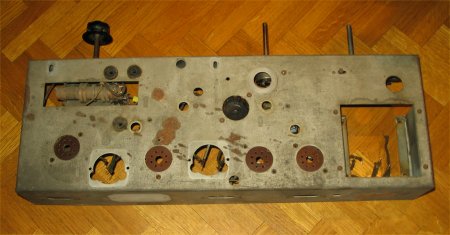

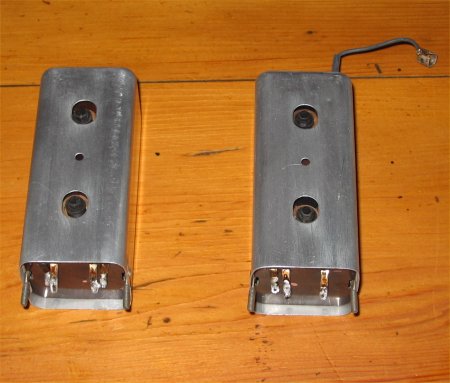

Démontage de l’ensemble sur le châssis. On remarquera que les 2 transfos MF sont dessoudés.

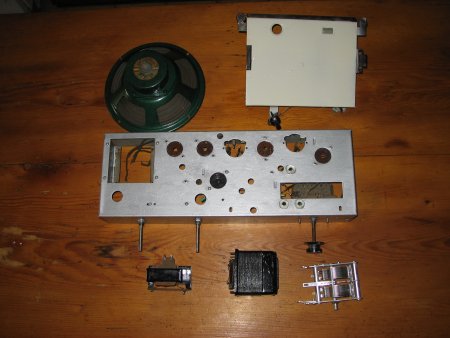

Ponçage et peinture

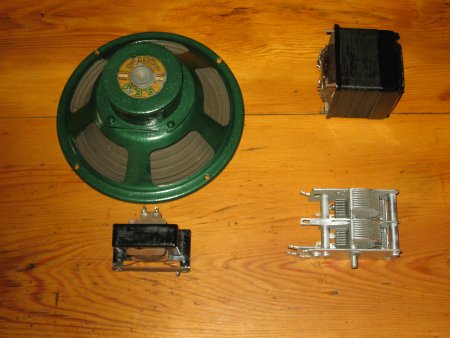

Peinture des 2 transfos (alimentation et impédance), le haut parleur, un voile sur le CV, puis en blanc cassé la face arrière du cadre et en vert le haut parleur.

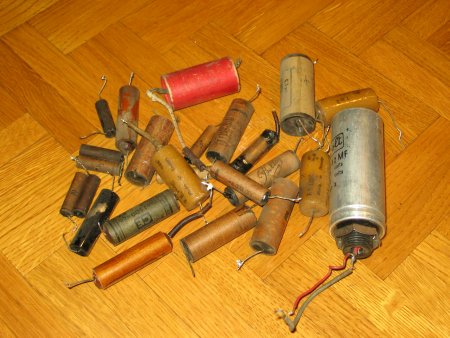

Changement de tous les condos (je ne reviens pas sur l’importance de changer ces semi-conducteurs)

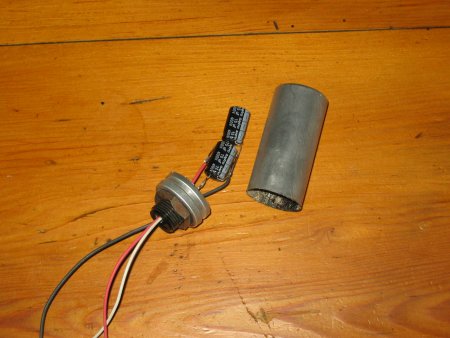

Surprenant : 2 condos de même valeur et de même voltage sous 2 formes différentes (cela confirme un stock de pièces d'après guerre assez aléatoire)

Voici les différentes valeurs des transfos


Transformateur d’alimentation
Primaire
110v = 8,5Ω
125v = 12Ω
145v = 18Ω
220v = 28Ω
245v = 33Ω


Secondaire :
5v = 4Ω
2x250v = 2x240Ω
6,5v = 5Ω
Haut parleur 4Ω
Transfo d’impédance
Primaire 280Ω
Secondaire 6Ω
Transfo MF 1 8 et 5Ω
Transfo MF2  5 et 9Ω
J’ai oublié de prendre une photo du transfo d’alimentation pour un repérage du brochage. Pour y remédier voici le transfo dans son jus.



Remontage de l’ensemble


Nettoyage de tous les contacts, des douilles et des deux potentiomètres.
Resserrage de tous les connecteurs de chaque douille octal avec une petite pince à bout fin pour éviter les faux contacts.
Et la voilà prête pour la mise sous tension.
Procédure habituelle et classique.
Essais à vide : RAS

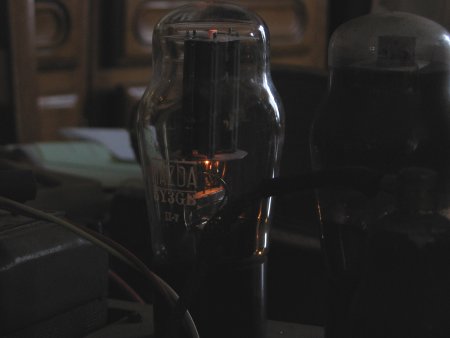

Essais avec la valve 5Y3G RAS : la haute tension est présente à la borne des deux condos chimiques.

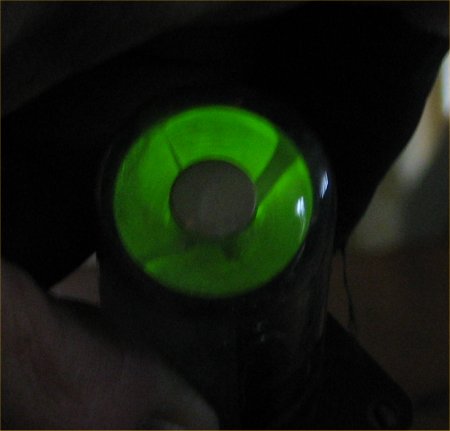

Essais avec tout les tubes: très vite une friture et une station en manipulant le CV se fait entendre. Juste l’œil magique qui est HS, autrement cette radio fonctionne sans aucun problème. Son âge n’aura pas laissé de traces comme sur certaines.
L’amplificateur de  moyenne fréquence 6M7 à un gain très élevé. Il n’y a donc pas besoin d’une antenne filaire de plusieurs mètres comme pour les autres TSF des années 40. Quatre ou cinq mètres suffiront amplement.

Le boitier est en bakélite, un bon lavage et lustrage comme si c’était une carrosserie de voiture et le tour est joué.

Jolie TSF fabriquée à mon avis avec des composants d’un stock pauvre, mais nous sortions d’une occupation, où les radios n’avaient plus leur place, où des centaines ont été détruites, où les tubes n’étaient plus fabriqués depuis plusieurs années.

Quelques photos pour le plaisir

CH..... Dijon 3 avril 2012
